CNC φρέζες - Βασικές πληροφορίες που αξίζει να γνωρίζετε...
Οι μηχανές φρεζαρίσματος CNC είναι μηχανές των οποίων η δημιουργία είναι αποτέλεσμα αλλαγών που λαμβάνουν χώρα στη βιομηχανία σε όλο τον κόσμο, αυξάνοντας συγκεκριμένα τη μηχανογράφηση και την αυτοματοποίηση.
Χρησιμοποιώντας την με τον έλεγχο ενός υπολογιστή σε μια μηχανή φρεζαρίσματος CNC μπορείτε να παράγετε ένα ειδικά σχεδιασμένο ανταλλακτικό ή προϊόν με υψηλή ποιότητα και ακριβές φινίρισμα. Προτιμάται σε πολλές βιομηχανίες για την ακρίβεια, τη συνέπεια και την ικανότητά του να αυξάνει την παραγωγή και την ομοιομορφία των κατασκευασμένων εξαρτημάτων.
Δείτε την προσφορά μας για φρέζες CNC εδώ!
https://www.cncworld.gr/cnc-c-8.html
Τι ακριβώς είναι μία φρέζα CNC:
Το CNC είναι μια συντομογραφία του Computer Numerical Control, που σημαίνει ότι ο υπολογιστής ελέγχει τη λειτουργία της φρέζας.
Η φρέζα CNC είναι μια μηχανή που παράγει εξαρτήματα υψηλής ποιότητας με υψηλό επίπεδο λεπτομέρειας και φινιρίσματος. Οι φρέζες CNC χρησιμοποιούν περιστρεφόμενα εργαλεία για το υλικό - φρέζες, με οδηγίες για την κατεργασία του υλικού που προέρχονται από ένα αρχείο CAD.
Η λειτουργία και οι συντεταγμένες των κοπτικών ελέγχονται από τον ελεγκτή του μύλου, με ελάχιστη ανθρώπινη παρέμβαση που απαιτείται για την ολοκλήρωση της παραγωγής.
Οι φρέζες CNC είναι σχεδιασμένες για μαζική παραγωγή πολλών στοιχείων από διάφορα υλικά και πλαστικά. Η βασική λειτουργία μιας φρέζας είναι να κόβει μηχανικά ένα δεδομένο σχήμα στο επεξεργασμένο υλικό.
Πώς λειτουργεί μια φρέζα CNC:
Η διαδικασία έναρξης της φρέζας CNC περιλαμβάνει το μηχάνημα που διαβάζει κωδικοποιημένες οδηγίες και στη συνέχεια τις εφαρμόζει με την επεξεργασία του υλικού.Όλα ξεκινούν με την ανάπτυξη ενός αρχείου σχεδίασης 3D CAD που αντιπροσωπεύει το τελικό τμήμα-σχήμα. Μόλις ολοκληρωθεί αυτό, το σχέδιο μπορεί να μετατραπεί σε μορφή αναγνώσιμη από την μηχανή. Το λογισμικό CAM το εξάγει στο πρόγραμμα μηχανής CNC, συνήθως σε μορφή G-code, που λειτουργεί ως οδηγία, κατευθύνοντας κάθε κίνηση του μηχανήματος. Αυτό αντιγράφει το σχέδιο CAD στο επιλεγμένο υλικό με υψηλή ακρίβεια και αποτελεσματικότητα.
Η μηχανή φρεζαρίσματος CNC χρησιμοποιεί τεχνολογία κατεργασίας. Είναι μια διαδικασία επεξεργασίας υλικών με περιστροφή, φρεζάρισμα, διάτρηση και σπείρωμα με χρήση εργαλείων CNC με σταθερή γεωμετρία και αριθμό λεπίδων, η οποία περιλαμβάνει την αφαίρεση συγκεκριμένων στρωμάτων περιθωρίου, τη μετατροπή τους σε τσιπς.
Μια μηχανή φρεζαρίσματος CNC μπορεί να παράγει μεγάλες και μικρές ποσότητες πολύ περίπλοκων και περίπλοκων εξαρτημάτων. Ανάλογα με τη φρέζα που χρησιμοποιείτε, μπορεί να κόψει σε διαφορετικές γωνίες και να κινηθεί κατά μήκος διαφορετικών αξόνων. Στην αγορά μπορούμε να βρούμε φρέζες 3, 4 ή και 5 αξόνων.
Ανάλογα με τον αριθμό των αξόνων που διαθέτει η φρέζα CNC, τόσο πιο περίπλοκο και πολύπλοκο μπορεί να είναι το τελικό στοιχείο.
Τι σημαίνει ο αριθμός των αξόνων σε μια φρέζα CNC:
Για απλούστερες γεωμετρίες, μπορεί να χρησιμοποιηθεί φρέζα 3 αξόνων. Είναι εύκολο να προγραμματιστούν και να λειτουργήσουν, επιτυγχάνοντας εξαιρετική ακρίβεια με χαμηλό κόστος. Τα κοπτικά εργαλεία συνδέονται σε έναν άξονα που λειτουργεί σε τρεις γραμμικούς άξονες. Μπορεί να περιστρέφεται με πολλές χιλιάδες στροφές ανά λεπτό, πράγμα που σημαίνει ότι ακόμη και τα πιο ανθεκτικά υλικά μπορούν να υποστούν επεξεργασία με ευκολία και υψηλή ακρίβεια.
Οι φρέζες CNC 3 αξόνων είναι ο πιο κοινός τύπος φρέζας και μπορούν να κόψουν κατακόρυφα (άξονας Z) και προς τις κατευθύνσεις X και Y. Ωστόσο, αξίζει να σημειωθεί ότι συνήθως δεν είναι δυνατό να γίνουν υποκοπές με 3 άξονες φρέζα. Σε τέτοιες μηχανές φρεζαρίσματος, δεν υπάρχει πρόσβαση σε αυτή την επιφάνεια χρησιμοποιώντας ένα τυπικό τελικό μύλο.
Μια φρέζα 4 αξόνων είναι πιο προηγμένη, με πρόσθετη δυνατότητα περιστροφής στον άξονα Χ (παρόμοια με έναν τόρνο).
Οι μηχανές φρεζαρίσματος 5 αξόνων περιλαμβάνουν περιστροφή τόσο στον άξονα Χ όσο και στον άξονα Υ. Είναι οι πιο ολοκληρωμένες μηχανές φρεζαρίσματος που υπάρχουν και υλοποιούνται για εξαιρετικά πολύπλοκα έργα όπως συσκευές και εμφυτεύματα για την ιατρική βιομηχανία, ρότορες και κατασκευές αεροδιαστημικής.
Από τι αποτελείται η δομή της φρέζας CNC:

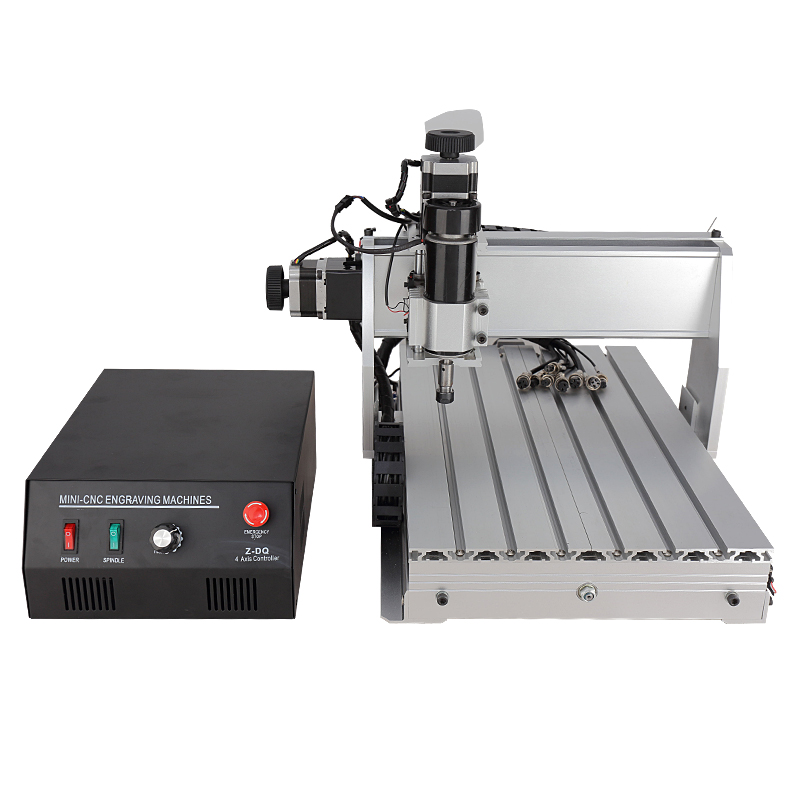

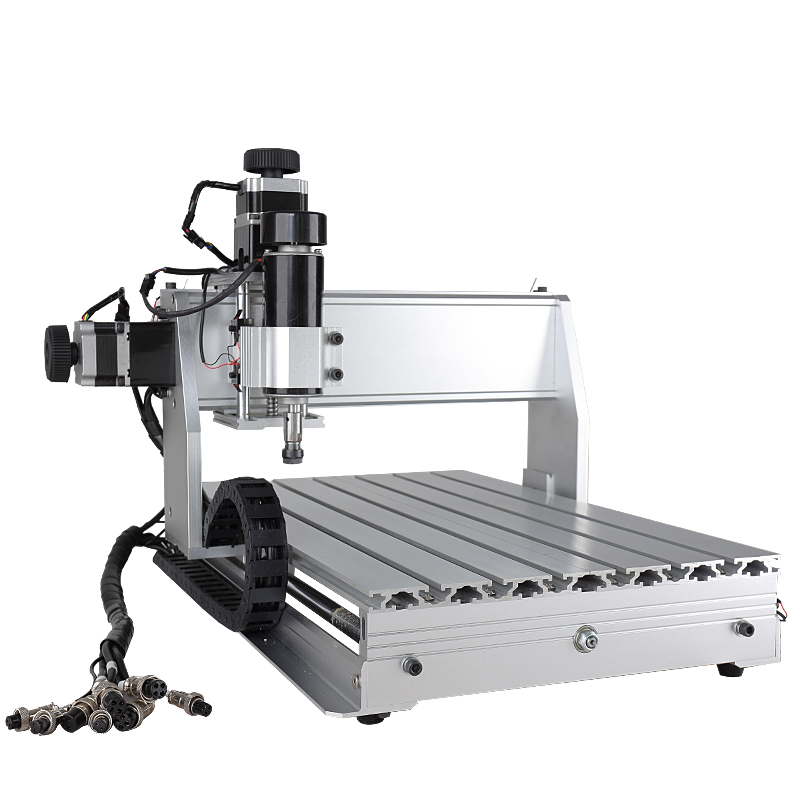

Μια τυπική μηχανή φρεζαρίσματος CNC αποτελείται από τα ακόλουθα στοιχεία:
Βηματικός κινητήρας άξονα Z – Ένας κινητήρας που ανυψώνει και κατεβάζει το εργαλείο μηχανικής κατεργασίας (κόφτης) πάνω και κάτω.
Φρέζας - Μια λεπίδα που επεξεργάζεται υλικό.
Άτρακτος - ένα στοιχείο σε σχήμα άξονα με ρουλεμάν που περιστρέφεται με υψηλή ταχύτητα και ένα εργαλείο - φρέζα - είναι τοποθετημένο σε αυτό
Οδηγός άξονα Χ - Ένας οδηγός που σας επιτρέπει να μετακινήσετε τον κόφτη στο επίπεδο αριστερά-δεξιά (όπως φαίνεται από το μπροστινό μέρος του μηχανήματος).
Οδηγός άξονα Υ – Ένας οδηγός που φέρει έναν οδηγό που μετακινεί τον κόφτη στο επίπεδο του άξονα Χ. Ο οδηγός του άξονα Υ μετακινεί τον οδηγό του άξονα Χ εμπρός και πίσω.
Αγωγός - Πλαστικό κάλυμμα για τα καλώδια που τροφοδοτούν τους βηματικούς κινητήρες που κινούν τον κόφτη στο επίπεδο των αξόνων X και Y, καθώς και τα καλώδια που χρησιμοποιούνται για τη μετάδοση δεδομένων σε αυτούς τους κινητήρες.
Σφιγκτήρες – Ένα αντικείμενο που κατασκευάζεται από μύλο CNC πρέπει να βιδωθεί γιατί ένα μη βιδωμένο αντικείμενο θα μετακινηθεί και θα μετακινηθεί.
Χώρος εργασίας - τραπέζι εργασίας - Εδώ τοποθετείται το επεξεργασμένο υλικό, βγαίνουν σε διάφορα μεγέθη ανάλογα με τη συγκεκριμένη φρέζα.
Σταθμός ελέγχου μηχανής - Υπολογιστής με λογισμικό που ελέγχει τη λειτουργία της φρέζας CNC + ελεγκτής φρέζας
Ποια είναι τα μεγαλύτερα πλεονεκτήματα μιας φρέζας CNC;
-Υψηλή ποιότητα και ακρίβεια στην παραγωγή: η ίδια η φύση της εργασίας με CNC ως διαδικασία αφήνει πολύ λίγα περιθώρια για σφάλματα και οδηγεί σε υψηλό επίπεδο ακρίβειας και ευστοχίας. Αυτό συμβαίνει επειδή λειτουργεί από ένα πρόγραμμα που εκτελείται από υπολογιστή, εισάγοντας τρισδιάστατα σχέδια που έχουν αναπτυχθεί με χρήση CAD. Όλες οι λειτουργίες ξεκινούν μέσω της διεπαφής του μηχανήματος. Το μηχάνημα εκτελεί αυτές τις οδηγίες χωρίς να χρειάζεται χειροκίνητη εισαγωγή.
- Υψηλή απόδοση παραγωγής: χρησιμοποιώντας μια μηχανή φρεζαρίσματος, επιτυγχάνεται υψηλό επίπεδο παραγωγής λόγω αυτοματοποιημένων διαδικασιών. Το φρεζάρισμα με την CNC είναι μια δοκιμασμένη λύση εάν ένα εξάρτημα πρέπει να παραχθεί σε μεγάλες ποσότητες και κάθε εξάρτημα πρέπει να πληροί τις ίδιες απαιτήσεις όσον αφορά την ποιότητα και το φινίρισμα. Είναι ιδιαίτερα εύκολο να προγραμματίσετε και να χειριστείτε μια μηχανή 3 αξόνων, επιτυγχάνοντας υψηλή ακρίβεια με χαμηλό κόστος.
- Επαναληψιμότητα της παραγωγής: Οι μηχανές φρεζαρίσματος CNC έχουν σχεδιαστεί και κατασκευαστεί για να κόβουν το τεμάχιο εργασίας με την υψηλότερη ακρίβεια. Κάθε κίνηση κατευθύνεται από ένα πρόγραμμα υπολογιστή, που σημαίνει ότι κάθε εξάρτημα παράγεται με την ίδια ακρίβεια με σχεδόν μηδενικό περιθώριο σφάλματος ή αστοχίας.
